Rambus Inc.（NASDAQ:RMBS）是一家专注于使数据更快更安全并领先业界的silicon IP和芯片提供商。今天，宣布它的 HBM2E内存接口解决方案实现了创纪录的4 Gbps性能。该解决方案由完全集成的PHY和控制器组成，搭配来自SK hynix的3.6Gbps运行速度的HBM2E DRAM，该解决方案可以从单个HBM2E设备提供460 GB/s的带宽。此性能可以满足TB级的带宽需求，针对最苛刻的AI/ML训练和高性能的加速器计算（HPC）应用而生。

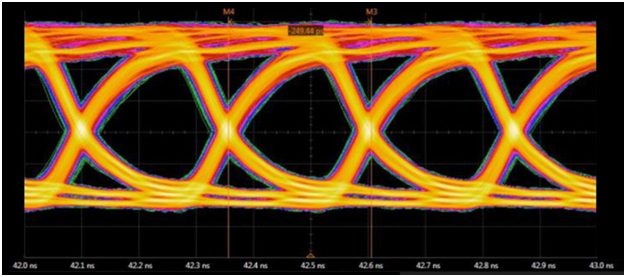

Rambus HBM2E 4Gbps 发送端眼图

完全集成并已可投产的Rambus HBM2E内存子系统以4Gbps的速度运行，无需要求PHY电压过载。Rambus与SK hynix和Alchip的合作，采用台积公司领先的N7工艺和CoWoS®先进封装技术，实现了HBM2E 2.5D系统在硅中验证Rambus HBM2E PHY和内存控制器IP。Alchip与Rambus的工程团队共同设计，负责中介层和封装基板的设计。

Rambus拥有30年的高速内存设计经验，并将其应用于最苛刻的计算应用。其著名的信号完整性专业知识是实现能够运行4 Gbps的HBM2E内存接口的关键。这为满足AI/ML训练中永不满足的带宽需求立下了一个新的标杆。

 Rambus HBM2E内存接口（PHY和控制器）的优点：

·         实现了每引脚4 Gbps的速度，基于单个3.6 Gbps HBM2E DRAM 3D设备提供460 GB的系统带宽

·         完全集成和验证的HBM2E PHY和控制器降低了ASIC设计的复杂性，加快了上市时间

·         包括2.5D封装和中介层参考设计，作为IP授权的一部分

·         提供Rambus系统和SI/PI专家直接对接咨询的管道，帮助ASIC设计人员确保元器件和系统的最好的信号和电源完整性

·         具有特色LabStation™软件开发环境，有效隔离问题，协助客户快速系统点亮、进行特性测试和调试除错、

·         支持高性能应用，包括最先进的AI/ML训练和HPC系统
